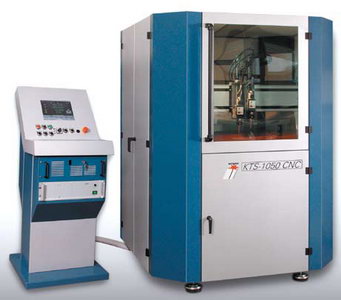

Der SOYER-Koordinatentisch KTS-1050 CNC gem. EU-Maschinenrichtlinie 98/37/EG ist eine hochwertige Neuentwicklung in solider Maschinenbauweise in Langzeitqualität und Präzision. Das besonders günstige Preis-/Leistungsverhältnis ermöglicht den rentablen Betrieb bei kleinen und mittleren Stückzahlen.
Aufspannfläche T-Nut-Platte: |
|
1 540 mm x 1 000 mm
|
Arbeitsbereich X-Achse:
|
|
800 mm ohne Verkleidung
|
|
|
(750 mm mit Verkleidung) |
Arbeitsbereich Y-Achse: |
|
1030 mm |
Belastbarkeit Tischplatte:
|
|
100 kg
|
Durchfahrthöhe zwischen
|
|
|
T-Nutplatte und X-Achse:
|
|
200 mm
|

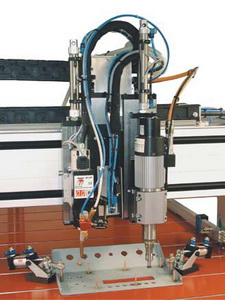

Ausrüstung X-Achse: |
|
Kugelgewindetrieb (Steigung 20 mm) und
|
|
|
Antriebsmodul mit Servomotor im ge-
|
|
|
schlossenen Regelkreis 32 Ncm,
|
|
|
Kugelumlaufführung Typ SHS-25C
|
Ausrüstung Y-Achse: |
|
Kugelgewindetrieb (Steigung 20 mm) und
|
|
|
Antriebsmodul mit Servomotor im ge-
|
|
|
schlossenem Regelkreis 60 Ncm,
|
|
|
Kugelumlaufführung Typ SHS-25C
|
Verfahrweg:
|
|
X = 800 mm, Y =750 mm, Höhenverstellung
|
|
|
über Präzisions-Handkurbelschlitten 150 mm,
|
|
|
Pneumatischer Schweißhub 120 mm
|
Ablaufgenauigkeit: |
|
± 0,15 mm
|
Wiederholgenauigkeit:
|
|
± 0,05 mm
|
Positioniergeschwindigkeit:
|
|
max. 24 m/min.
|
Abmessung:
|
|
1 480 mm x 2 050 mm x 1 975 mm
|
|
|
(B x H x T, ohne Steuerung)
|
Technische Änderungen vorbehalten.
|
